Mieszadło dolne dennicowe ścinające typ M4L-CL

Mieszadło dolne dennicowe ścinające typ M4L-CL

kliknij na zdjęcie aby powiększyć

Zastosowanie

Mieszadło ścinające M4L-CL przeznaczone jest do mieszania produktów spożywczych i przemysłowych (syropy, oleje, roztwory itp.) idealnie sprawdza się do sporządzania zawiesin jak i rozpuszczania produktów (tworzy jednolitą mieszankę). Mieszadło turbinowe charakteryzuje skrócony czas mieszania oraz wysoka wydajność.

Charakterystyka ogólna

Mieszadła M4L-CL są mieszadłami szybkoobrotowymi przeznaczonymi do pracy w pozycji pionowej dolnej (kąt od 0° do 15°). Dzięki szybkiemu i mocnemu mieszaniu stosuje się je do rozpuszczania i mieszania, oraz do dyspersji. Mieszadło montuje się na specjalnym kołnierzu z tuleją wspawanym w dennicę dolną zbiornika, istnieje możliwość montażu na dennicy z ociepleniem. Korpus silnika wykonany jest z aluminium, elementy mające kontakt z produktem wykonane są ze stali AISI 316L. Silnik w standardzie IE3, izolowany w klasie F, ochrona IP55

Opcjonalnie:
Montaż silnika Ex; montaż silnika o innych parametrach; montaż osłony silnika; możliwość montażu motoreduktora do wirnika propellerowego; możliwość zmiany rodzaju głowicy; uszczelnienie podwójne.

Specyfikacja

Parametry
Typ Objetość [m³] Moc silnika [kW] Prędkość obrotowa [obr./min.] Uszczelnienie
M4L-CL – 3,0 0,1 – 20,0 3,0 kW ~2900 mechaniczne
M4L-CL – 4,0 0,1 – 25,0 4,0 kW ~2900
M4L-CL – 5,5 0,1 – 30,0 5,5 kW ~2900
M4L-CL – 7,5 0,1 – 40,0 7,5 kW ~2900
M4L-CL – 11,0 0,1 – 50,0 11,0 kW ~2900

Wartości podane dla wody czystej zimnej

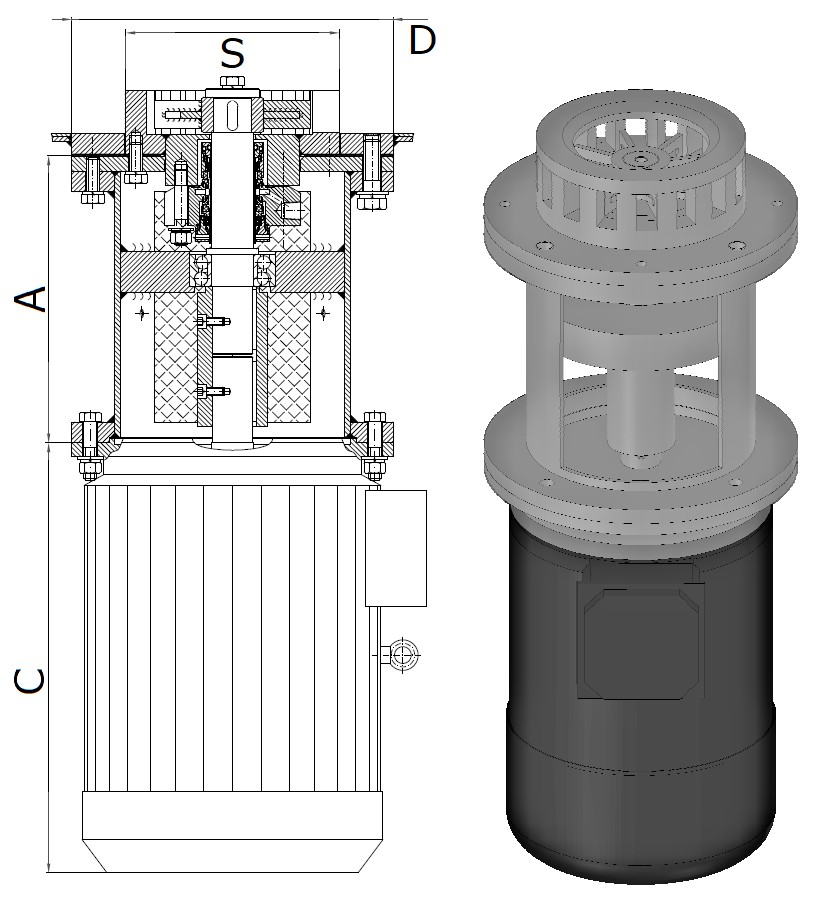

Wymiary mieszadła
Typ Objętość [m³] A [mm] C [mm] D [ømm] S [ømm]
M4L-CL – 3,0 0,1 – 20,0 267 308 250 180
M4L-CL – 4,0 0,1 – 25,0 267 335 250 180
M4L-CL – 5,5 0,1 – 30,0 267 356 300 200
M4L-CL – 7,5 0,1 – 40,0 267 394 300 200
M4L-CL – 11,0 0,1 – 50,0 267 530 350 210
