Pompa WPs-4

Informacje ogólne

Wydajność pompy 3,5m³/h przy wysokości podnoszenia 5,8mH2O i silniku o mocy 0,37kW.

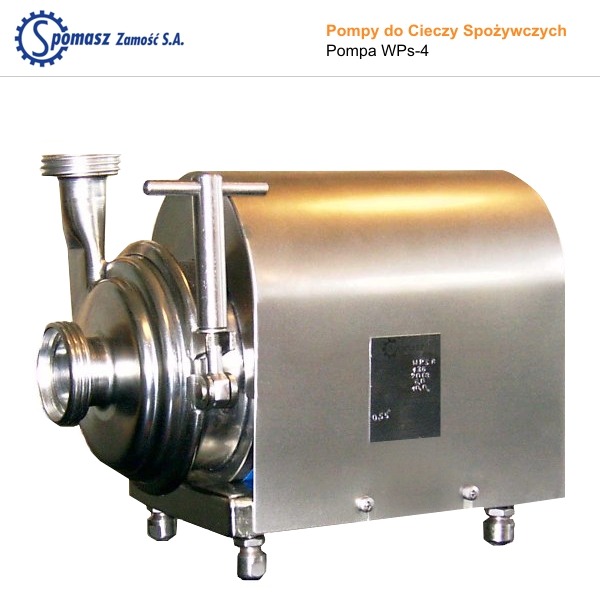

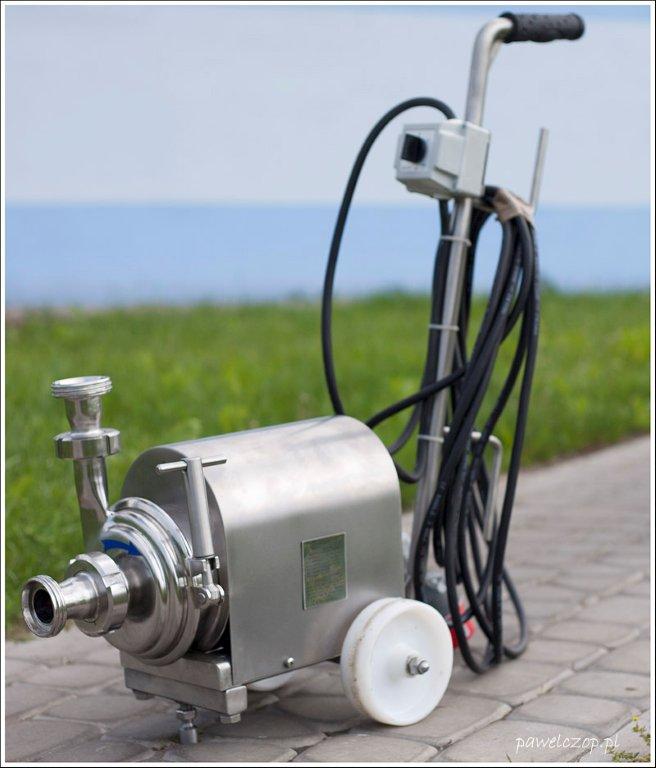

Pompa WPs-4 Pompa WPs-4 Pompa WPs-4 Pompa WPs-4 Pompa WPs-4

kliknij na zdjęcie aby powiększyć

Zastosowanie

  • Transport produktów spożywczych w stanie ciekłym o lepkości do 1000 cP, tam gdzie wymagana jest niewielka wydajność przetłaczanego medium Pompa z powodzeniem znajduje zastosowanie zarówno w aplikacjach surowcowych i produktowych,
  • pompa ma zastosowanie w:
    • mleczarstwie (mleko świeże i pasteryzowane, serwatka, mieszanki lodowe),
    • przetwórstwie owocowo warzywnym (soki nieklarowne i klarowane),
  • przetłaczanie podstawowych mediów w przemyśle spożywczym (woda, woda oczyszczona zimna lub gorąca),
  • inne ciecze w przemyśle spożywczym.

Charakterystyka ogólna

Pompa typu WPs ma zastosowanie w przemyśle spożywczym, w szczególności przy zapotrzebowaniu małej wydajności w procesach produkcyjnych.

Pompa typu WPs jest pompą odśrodkową i stanowi wraz z silnikiem zamkniętą monolityczną konstrukcję posadowioną na podstawie wyposażonej w nóżki regulowane. Całość osłonięta bryzgoszczelną osłoną ze stali kwasoodpornej.
Wirnik pompy osadzony na przedłużonym wale silnika napędzającego pompę.

Wykonanie pompy ze stali kwasoodpornej 1.4404 dla części stykających się z pompowanym medium oraz 1.4301 dla pozostałych. Uszczelnienia wału: mechaniczne czołowe pojedyncze, zestaw materiałowy dobrany odpowiednio do tłoczonego medium.

Na uwagę zasługują następujące jej zalety: łatwa obsługa, niewielkie zużycie energii, zachowana higiena - omywalna uszczelka korpusu, łatwość mycia części - mycie w systemie CIP, przestawność (nie wymaga fundamentu).

Pompa jest trwała i niezawodna w pracy.
Na korpusie zewnętrznym pompy mocowanym za pomocą pierścienia zaciskowego, znajdują się dwa króćce z gwintem zewnętrznym Rd wg normy DIN 11851.

Zaletą jest dowolne obracanie korpusu pompy (możliwość usytuowania króćca tłocznego poziomo u dołu). Pompy posiadają niezbędne atesty dopuszczające do stosowania w przemyśle spożywczym. Na pompy wystawiana jest deklaracja zgodności oraz oznakowanie znakiem bezpieczeństwa CE.

Parametry techniczne

Parametry pompy WPs-4
Wyszczególnienie jednostki miary
wydajność* [m³/h] 3,5
wysokość podnoszenia* [mH2O] 5,8
wysokość ssania: [mH2O] 2,0
temperatura pompowanej cieczy: [°C] 95,0
średnica wirnika [mm] 95,0
typ silnika   SLg 71-2A
moc silnika [kW] 0,37
prędkość obr. silnika (50Hz) [min-1] 2780
prąd znam./napięcie [A/V] 0,9/400
masa [kg] 13,6
* Wartości podano dla wody czystej zimnej.

Wymiary gabarytowe i przekrój pompy WPs-4

wymiary gabarytowe i przekrój WPs-4

Charakterystyki pompy WPs-4

charakterystyki pompy WPs-4
