Pumpe GUs30
Anmeldung
Ein Produkt Kreiselpumpe mit Saugfähigkeit. Die Pumpe GUs30 ist eine Erweiterung der Baureihe GU30, die auf der Grundlage des Pumpengehäuses, des Motors und des Laufrads der GU30-Pumpen hergestellt wird. Die Saugfähigkeit der Pumpe, die durch das zusätzliche Schneckenrad erreicht wird, vervollständigt die Palette der hergestellten Kreiselpumpen und ergänzt insbesondere die Möglichkeiten der Umwälzpumpe LR.
Die Pumpen GUs 30 sind für den Transport von nicht konzentrierten oder konzentrierten flüssigen Lebensmitteln mit einem Trockensubstanzgehalt von bis zu 50 % oder anderen Lebensmitteln mit ähnlichen Eigenschaften bei Temperaturen von bis zu 95 °C konzipiert. Sie werden in Anlagen eingesetzt, in denen die Lebensmittelsicherheit ein sehr wichtiger Faktor ist.
zum Vergrößern auf das Bild klicken
Technische Daten
| Spezifikation | Maßeinheiten | |
|---|---|---|
| Leistung* | [m³/h]. | 26,0 |
| maximale Leistung* | [m³/h]. | 36,0 |
| Hubhöhe* | [mH2O] | 38,0 |
| Hubhöhe min.* | [mH2O] | 34,0 |
| Rotordurchmesser | [mm]. | 196 |
| Motortyp | 4SLG132S-2BM-IE2 | |
| Nennstrom/-spannung | [A/V] | 13,7/400 |
| Leistung/Drehzahl | [kW/min.1] | 7,5/2930 |
| Masse | [kg] | 110,0 |
| * Die Werte sind für reines kaltes Wasser angegeben. | ||
Allgemeine Merkmale
Die Pumpe des Typs GUs30 ist mit einem Spiralgehäuse ausgestattet, das auf der Saugseite der Pumpe eine Dichtungsfunktion hat, so dass auf der Saugseite der Pumpe ein Vakuum erzeugt werden kann, während das Pumpengehäuse noch nicht mit Flüssigkeit gefüllt ist.
Die Flüssigkeit im Spiralgehäuse des Spiralgehäuses reicht aus, um die Pumpe bei niedrigem Flüssigkeitsstand in Betrieb zu nehmen und Produktreste aus der Saugleitung zu ziehen;
Die Pumpe kann sowohl als Produktförderpumpe als auch als Produktabzugspumpe verwendet werden.
Wie bei den Kreiselpumpen ist die GUs30-Pumpe zusammen mit dem Motor eine geschlossene, monolithische Konstruktion, die auf 4 verstellbaren Kugelfüßen steht.
Die beiden Laufräder der Pumpe - ein Schneckenrad und das Hauptlaufrad der Pumpe - sind offen und sitzen auf der verlängerten Welle des Antriebsmotors der Pumpe. Das externe Pumpengehäuse ist mit Kopfschrauben am Pumpengehäuse befestigt. Zwischen dem Außengehäuse und dem Pumpengehäuse ist eine O-Ring-Dichtung angebracht, damit sie während des CIP-Reinigungsprozesses ausgewaschen werden kann.
Außengehäuse und Pumpengehäuse bestehen aus min. 5,0 mm dick, speziell geformt in einem Umformverfahren, was zur Haltbarkeit und Zuverlässigkeit der Pumpe beiträgt. Anschlussstutzen mit Außengewinde Rd nach DIN 11851 - DN80 Rd(110) saugend und DN65 (Rd95) druckseitig.
Pumpe aus Edelstahl 1.4404 für produktberührte Teile und 1.4301 für andere Teile wie Gehäuse und Sockel. Wellendichtungen: einteilige Gleitringdichtung.
Die Pumpen verfügen über die erforderlichen Zulassungen für den Einsatz in der Lebensmittelindustrie und sind CE-gekennzeichnet.

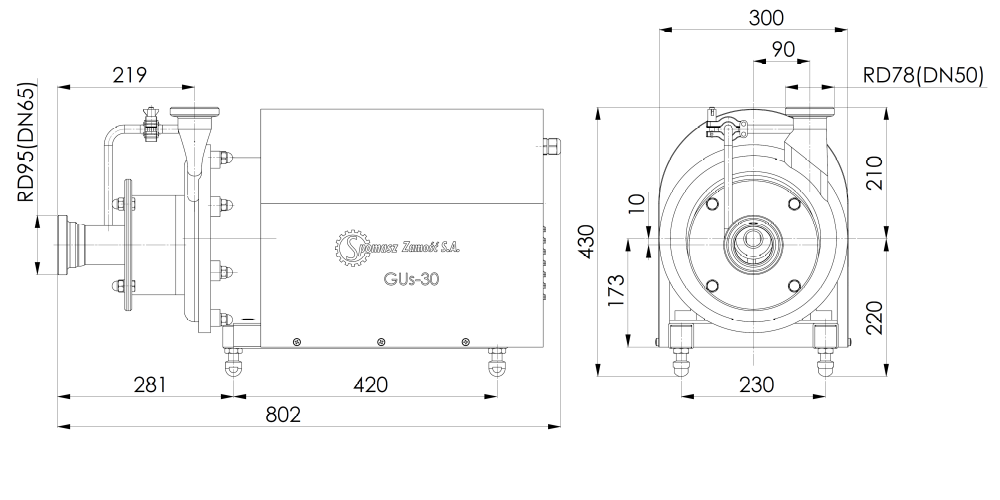

Gesamtabmessungen und Querschnitt der Pumpe GUs30
Installationsempfehlungen für Pumpen der Serie GUs

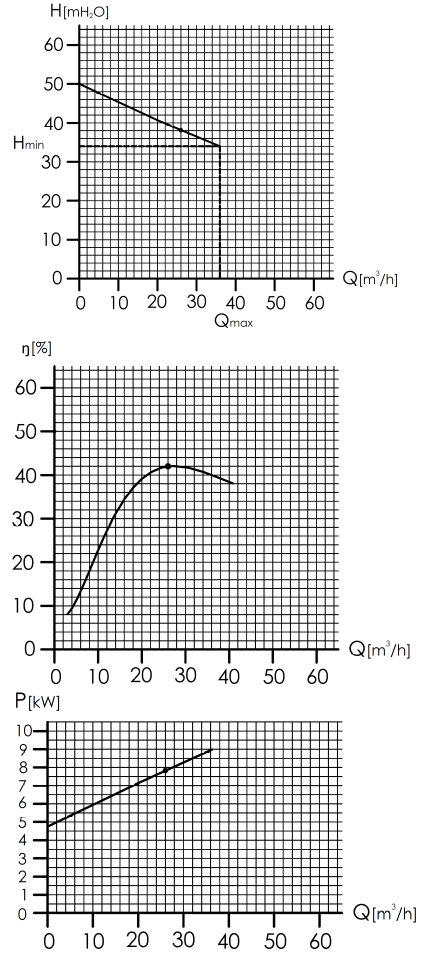

Pumpenkennlinien GUs30
