Pumpen GL 13, GL 14
Allgemeine Informationen
zum Vergrößern auf das Bild klicken
Die Pumpe findet ihren Einsatz beim Transport von Hilfsmedien in der Lebensmittelproduktion.
Die Pumpe ist nicht für den Transport von Lebensmitteln zum direkten Verzehr bestimmt und verfügt nicht über die erforderlichen PZH-Zulassungen für Lebensmittel.
Anwendung der Pumpe:
- Prozesswasser, Spülwasser in Wasser- und Luftwäschern, Schwimmwasser,
- Kreislaufwasser in wässrigen Kühl- oder Heizsystemen
- Glykol in Kühlsystemen
- leicht verschmutzte Flüssigkeiten, die weiche oder halbharte Partikel mit einem Durchmesser von höchstens 3 mm enthalten.
- Auspressen der Brennerei-Maische.
Technische Daten
| Spezifikation | Maßeinheiten | GL-13 | GL-14 |
|---|---|---|---|
| Leistung* | [m³/h]. | 12,5 | 14 |
| Hubhöhe* | [mH2O] | 22,0 | 23,5 |
| Ansaughöhe max* | [mH2O] | 3,0 | 3,0 |
| Rotordurchmesser | [mm]. | ø135,0 | ø145,0 |
| Motortyp | - | SLg90S-I-M | SLg90S-I-M |
| Motorleistung | [kW] | 1,5 | 2,2 |
| Motordrehzahl (50Hz) | [min-1]. | 2870 | 2870 |
| Nennstrom/Spannung | [A/V] | 3,3/400 | 4,6/400 |
| Masse | [kg] | 30,0 | 33,0 |
Allgemeine Merkmale
Die GL-Pumpe ist in den zwei Größen GL13 und GL14 mit einer Förderleistung von 12 bzw. 14 m³/h erhältlich.
Die GL-Pumpe ist eine Kreiselpumpe in Monoblockbauweise mit mechanischer Wellenabdichtung in einer Materialkombination aus harzimprägnierter Kohle/Keramik und elastischen EPDM-Werkstoffen.
Die Pumpe ist für die Montage auf einer bauseitig vorbereiteten Tragkonstruktion durch direkte Befestigung an den Motorfüßen vorgesehen.
Die Pumpe hat ein 6-blättriges offenes Laufrad aus Edelstahl, das auf der Pumpenwelle montiert ist.
Die Konstruktion ermöglicht eine einfache Demontage des Außengehäuses, das durch eine Klammer am Pumpengehäuse befestigt ist.
Die Anschlüsse der Pumpe in Form von Nippeln (Außengewinde) G 1 ½" sowohl auf der Saug- als auch auf der Druckseite der Pumpe erleichtern die Montage mit typischen, in Industrieanlagen verwendeten Hydraulikarmaturen.
Die Pumpe ist mit dem CE-Sicherheitszeichen und der CE-Konformitätserklärung versehen.
Das Pumpengehäuse ist aus rostfreiem Material gefertigt. Motor aus Aluminium mit Schutz- und Dekorationsanstrich.

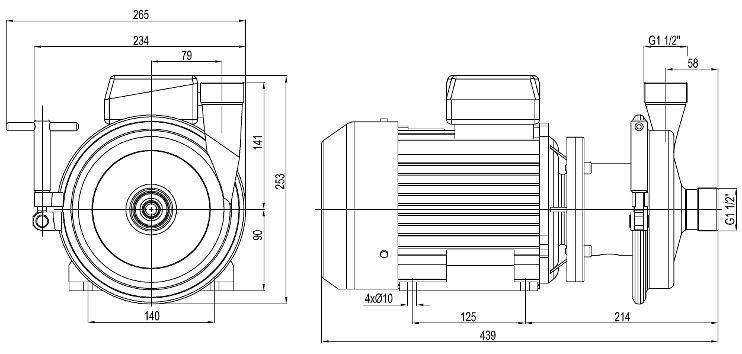

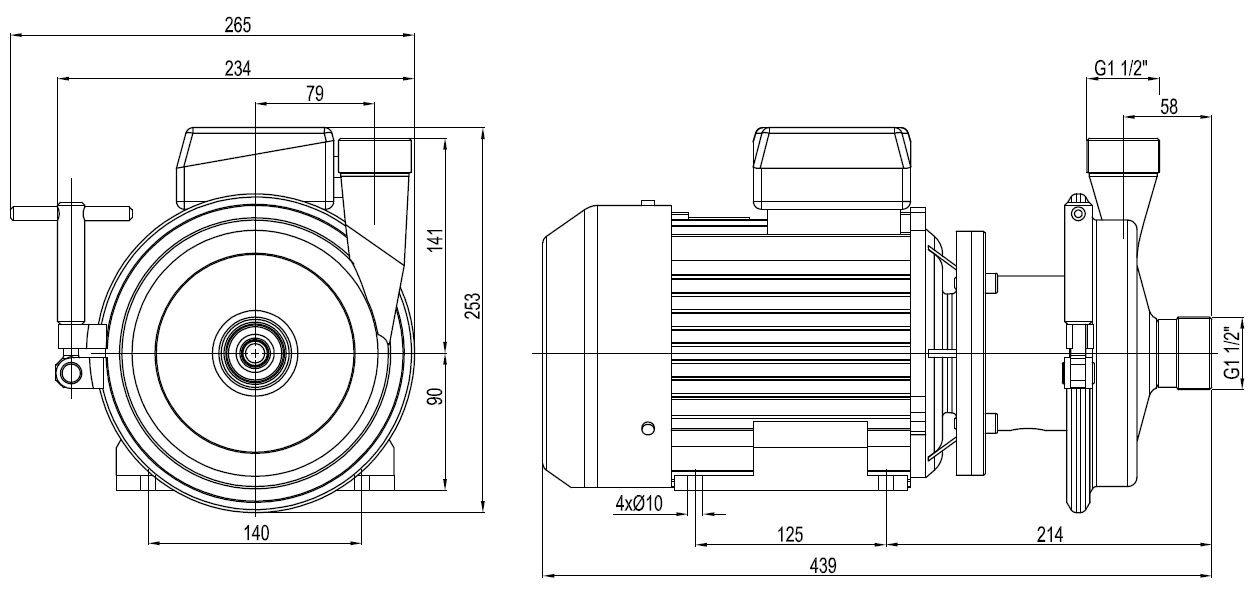

Gesamtabmessungen
Merkmale von GL-Pumpen
