Пищевые насосы

Каталог производимых насосов

Общая информация

SPOMASZ Zamość S.A. является производителем лопастных насосов, применяемых в пищевой промышленности, называемых пищевыми насосами.

35 летний опыт в производстве лопастных насосов для пищевой промышленности.
Все началось в моменте покупки лицензии на производство насосов типа GA.
Лопастные насосы типа GA известны нашим клиентам с семидесятых годов прошлого века. Называемые когда-то и неоднократно в настоящее время «молочницами» достойны имени наиболее надежного насоса.

Сегодня SPOMASZ Zamość S.A. это Производитель

• Восьми типов лопастных насосов, каждый в нескольких размерах
• Одного типа объемного кулачкового насоса
• Одного типа в двух размерах лопастного циркуляционного насоса LR, называемого насосом CIP minus или CIP return.

Надежный партнер

• Обеспечивающий помощь при подборе насоса к области применения
• Реагирующий на изменяющиеся нужды рынка в области требований к лопастным насосам
• Поставляющий насосы для нескольких сот требовательных получателей в стране и за рубежом
• Выполняющий «каталожные» насосы в течение одной недели

Почему пищевые насосы SPOMASZ?

• Насосы соответствуют всем требованиям к устройствам, применяемым в пищевой промышленности
• Имеют прочную конструкцию из материалов высокого качества
• Безопасные, прочные, экономные и надежные в эксплуатации
• Все запасные части доступны со склада и немедленно
• Гарантийный и послегарантийный сервис с быстрым временем реакции.

Пищевые насосы это насосы, запроектированные способом, обеспечивающим возможность их применения в пищевой промышленности. Особыми свойствами пищевых насосов SPOMASZ Zamość S.A. являются:

• Изготовление из кислотостойкой стали, холоднокатаного листа класса 1.4404
• Шероховатость внутренних поверхностей <0,8 мкм, в особых случаях 0,4 мкм
• Примененные механические уплотнения(внутренние и наружные) изготовлены так, чтобы обеспечивать соблюдение гигиены в процессе и мойки насоса в системе CIP
• Конструкция насосов элиминирует возможность образования мертвых зон – закоулков с усложненным доступом моющих средств.
• Корпусыновых насосов изготовлены с использованием технологии холодной штамповки из листов толщиной 6,0 мм, что гарантирует стабильность работы насоса в изменяемых условиях нагрузки и влияет на прочность механических уплотнений.
  Соответствующий подбор материалов для сварных соединений, выполненных в оболочке нейтральные газов и проводимые процессы обработки неразъемных соединений элиминируют образование разницы потенциалов на границе материалов.
• Рабочие колеса насосов– в большинстве моделей (кроме насоса GA) изготавливаются в открытой конструкции, отливаются из хромоникелевой литейной стали методом, позволяющим выполнять процессы отделочной обработки с достижением заявленной шероховатости. Все рабочие колеса балансируются статически, что увеличивает живучесть насоса.
• Процессные патрубки
  Стандартом являются гигиенические патрубки, обеспечивающие одновременно простой монтаж насоса в системе и безопасное соединение, выполненное согласно норме DIN 11851.
  По желанию насосы могут быть оснащены патрубками согласно SMS, Tri-Clamp или фланцевыми соединениями по DIN.
• Двигатели
  Двухполюсные электрические двигатели, питаемые переменным током с частотой 50 Гц это стандарт, устанавливаемый в насосах.
  Двигатели имеют подшипники, нивелирующие осевое движение вала и специальный наконечник вала двигателя, изготовленный из кислотостойкой стали, являющегося одновременно валом насоса.
  Все устанавливаемые в насосах SPOMASZ двигатели соответствуют требованиям к работе в среде с большой влажностью, устойчивы к действию брызг при мойке оборудования снаружи. Дополнительно каждый насос имеет специально запроектированное ограждение двигателя, являющегося его дополнительной защитой.
• Современная стилистика новой линии насосов, начатая проектом насоса WPs и продолжаемая в насосах GU30/30, GH, GU15
• Исследования, сертификаты
  Каждый тип насоса был исследован независимой лабораторией относительно безопасности пользования. Каждый насос однозначно идентифицирован и имеет знак безопасности CE.
  Все насосы были исследованы Польским институтом гигиены касательно угрозы для здоровья человека. Каждый насос имеет Свидетельство санитарного качества (Свидетельство Польского института гигиены PZH)

Указанные особые свойства пищевых насосов, производимых в SPOMASZ Zamość S.A. способствуют тому, что:

• Перекачиваемые через них вещества не теряют своих свойств и структуры в процессе качания процессных веществ
• Проводимые процессы CIP, SIP систем, в которых установлены насосы SPOMASZ, приносят желаемые результаты.

Применение пищевых насосов SPOMASZ

• Молочная промышленность, производство мороженого
• Мясная промышленность – подача крови, рассолов и жидкостей
• Пивоварение
• Производство напитков, соков, сиропов, концентратов, растворение сахара
• Винокурение, производство вина, спирта, алкогольных напитков
• Производство дрожжей
• Фармацевтическая промышленность
• Вода, горячая вода, охлажденная вода
• Подача и прием CIP
• Другие вещества небольшой вязкости

Мы надеемся, что представленный материал приблизит вам объем и области применения производимых пищевых насосов, предназначенных также для косметической промышленности, фармации и производителей бытовой химии.

Основная информация относительно лопастных насосов
Под понятием лопастный насос, а точнее лопастной ротодинамический насос мы понимаем устройство, в котором вращающееся рабочее колесо переносит в жидкость энергию, полученную от двигателя, вызывая увеличение момента импульса жидкости и подъем (увеличение давления, вызывая этим явление сосания на впуске насоса).
Лопастные насосы отличаются от объемных наосов тем, что объемный насос качает с давлением, на которое позволяет размер привода, установленного в насосе
– при практические неименной производительности, а лопастный насос качает с производительностью, на которую позволяет установленный в насосе привод
– при уменьшающейся высоте подъема.

Производительность насоса [Q]
Это объем жидкости, перекачиваемой в единицу времени. Производительность насоса, как правило, выражается в м³/ч или в л/мин

Высота подъема [H]
Это параметр, характеризующий лопастные насосы – заменяющие энергию скорости жидкости в энергию положения, то есть высоту и выражаемого в метрах столба воды [мH₂O].

Потребность в мощности [P]
Это мощность, потребляемая насосом во время его работы.

Скорость вращения [n]
Количество оборотов вала насоса в течение одной минуты [обор./мин.]

Исправность насоса [η]
Соотношение полезной мощности насоса и мощности, потребляемой насосом на вале и выражается в [%]. При насосе с большой производительностью коэффициент полезного действия достигает большие значения по сравнению с насосом с малой производительностью.

Всасывающая способность
Лопастные насосы имеют открытую конструкцию – вращающиеся элементы насоса не соприкасаются друг с другом – что облегчает содержание насоса в чистоте, однако не позволяет на всасывание жидкости насосом. Лопастные насосы должны устанавливаться так, чтобы работали с приплывом вещества (всасывающий патрубок в насосе должен находиться ниже зеркала всасываемой жидкости).

При подборе насоса для системы следует обратить внимание на то, что он будет работать с такой производительностью, на которую позволит его давление в напорном трубопроводе. Очень хорошо, когда точка работы насоса (Q,H) соответствует максимальному коэффициенту полезного действия насоса. При превышении производительности более максимальных значений происходит увеличение потребности насоса в мощности и может появиться явление кавитации со всасывающей стороны насоса и в насосе. При уменьшении производительности до нуля, например, в результате увеличения опоров с нагнетаемой стороны может появиться явление нагревания жидкости в корпусе насоса.

Перекачивание тяжелых жидкостей
Перекачивание жидкости с удельным весом большим, чем удельный вес воды не влияет на понижение высоты подъема насоса, а влияет только на увеличение расхода энергии насосом – в результате давления, действующего на лопатки рабочего колеса насоса. Очень часто, однако, бывает так, что жидкости с большим удельным весом одновременно отличаются увеличением вязкости.
Перекачивание вязких жидкостей
Перекачивание жидкостей с вязкостью большей, чем вязкость воды влияет на уменьшение параметров насоса, т.е. производительности (Q) и высоты подъема (H), зато значительно увеличивается потребность в мощности, поставляемой в насос (P) в результате необходимости преодоления сопротивлений внутреннего трения жидкости, рабочего колеса и внутренних элементов насоса.
При перекачивании жидкостей с вязкостью намного большей, чем вязкость воды при полном задросселировании насоса, высота подъема жидкости приближена к высоте подъема, определенной для воды. Одновременно с увеличением производительности перекачиваемой жидкости произойдет значительное уменьшение высоты подъема насоса.
Сравнение характеристик возможно на основании номограмм, определяющих уменьшение параметров насоса в зависимости от вязкости перекачиваемой жидкости, его производительности и высоты подъема.

Влияние изменения частоты тока, питающего трехфазовый двигатель, на его вращение
,где f- частота тока [Гц], p – количество пар полюсов (двигатель 3000 обор./мин = 1 пара полюсов), n- обороты двигателя [обор./мин].
Скорость вращения двигателя ниже, чем рассчитанная таким образом скорость магнитного поля на 1,5-3,5%

Влияние изменения скорости вращения насоса (n) на производительность, высоту подъема, потребность в мощности насоса (Q, H, P)

Влияние изменения диаметра рабочего колеса насоса (d) на производительность, высоту подъема, потребность в мощности насоса (Q, H, P)

Применение пищевых насосов SPOMASZ

Лопастный насос тип WPs

Насос применяется для всех жидкостей, используемых в пищевой промышленности там, где имеется небольшое давление в системе и требуется небольшая производительность и высота подъема.

Насос тип GH

Насос предназначен для систем, в которых очень важным элементом является обеспечение безопасности пищевых продуктов.
Транспорте пищевых продуктов в жидком состоянии с вязкостью до 1000 cP, насос применяется в:

• молочной промышленности (свежее и пастеризованное молоко, сыворотка, смеси для мороженного)
• переработке фруктов и овощей (неосветленные и осветленные соки),
• фармации

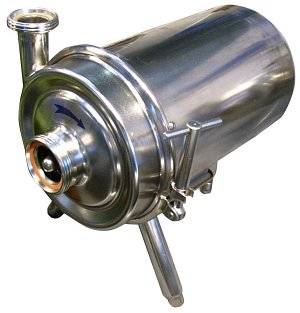

Насос тип GA

Классический насос, применяемый в молочных системах уже несколько десятков лет. Надежный в работе, его конструкция и форма внутреннего корпуса способствуют долгой живучести механического уплотнения.
Насос является единственным лопастным насосом, изготовленным из стали AISI 304 в ассортименте пищевых продуктов. Все остальные насосы изготавливаются из кислотостойкой стали AISI 316L (1.4404). Насос оснащен закрытым рабочим колесом.

Насос тип GU13 и GU14

Насосы, предназначенные для транспорта сгущенных пищевых жидкостей с содержанием сухой массы до 50% или других пищевых жидкостей с похожими свойствами с температурой до 95°C.
Насос оснащен открытым рабочем колесом. Насос оснащен классическим мягким графитовым уплотнением, может работать в системах с небольшим вакуумметрическим давлением.

Насос тип GU15 и GU15/4

Насос предназначен для транспорта несгущенной или сгущенной пищевой жидкости с содержанием сухой массы до 50% или других жидкостей с похожими свойствами с температурой до 95°C.
В связи с увеличенной высотой подъема он может использоваться при перекачивании веществ через пластинчатые, трубчатые теплообменники или другие устройства со значительным сопротивлением.

Насос типа GU-30/30, GU-30, GU-50/15 GU-46, GU-42, GU-50, GU-70

Широкая серия лопастных насосов, предназначенных для подачи пищевых веществ с вязкостью до 1000 cP.

• молочная промышленность (свежее и пастеризованное молоко, сыворотка, смеси для мороженного)
• переработка фруктов и овощей (неосветленные и осветленные соки), соки с мякотью, фруктовые напитки, овощные напитки, вино, наливки),
• винокурение (затор, спиртные изделия)
• фармация
• перекачивание основных веществ в пищевой промышленности (вода, очищенная холодная или горячая вода)
• моющие жидкости для системы CIP и другие жидкости.

Насос тип PWk

Кулачковый насос с регулируемой скоростью вращения кулачков. Насос из вида объемных насосов, применяется для перекачивания жидкостей с большой вязкостью (до 10 000cP) Майонезы, кетчупы, концентраты, растительное масло, топленый сыр, йогурт. Насос способен перекачивать мягкие твердые частицы без их раздробления.

Насос возврата CIP тип LR

Лопастный циркуляционный насос.
Насос не является продуктовым насосом, применяется в системах мойки в системе CIP.
Насос имеют большую всасывающую способность около 7 мH2O и способность самовсасывания жидкости благодаря кольцевым каналам, в которых постоянно остается жидкость.

Динамическая мешалка тип MD

Механическая мешалка предназначена для смешивания нескольких струй жидкости в потоке.
Устройство способно эффективно смешивать жидкости, агрессивно реагирующие друг на других в условиях окружающей среды – образующие гели или выделяющие большое количество температуры во время смешивания.Производимые виды динамических мешалок предназначены для смешивания двух или трех жидких компонентов.
Четырехлопастная мешалка – Гомогенизатор тип H4 предназначена для приведения в однородное состояние жидкости, склонной к седиментации.
